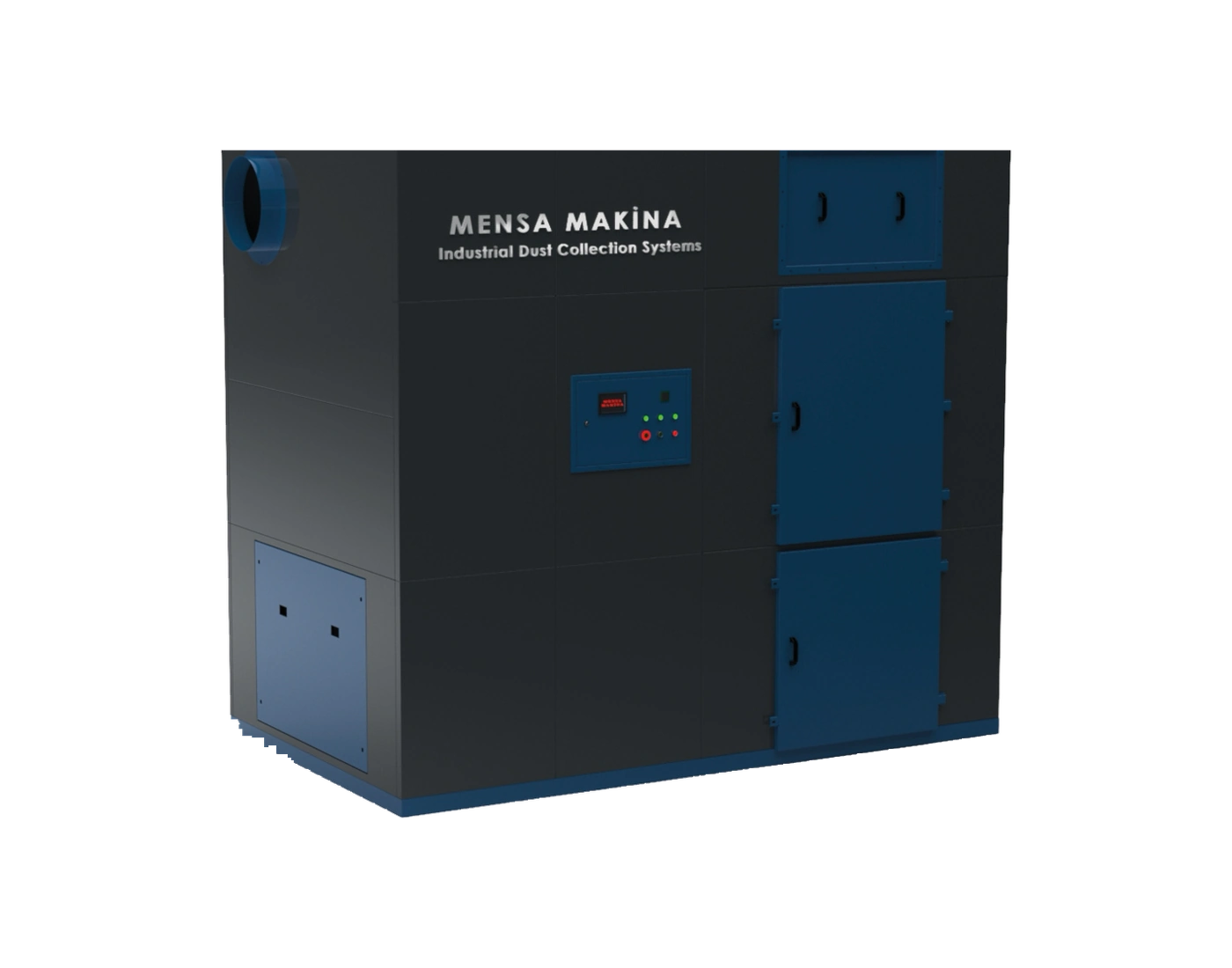

Jet pulse filtre hesabı nasıl yapılır?
Jet pulse filtre hesabı, bir toz toplama sisteminde gereken filtre alanını ve buna karşılık gelen torba ya da kartuş adedini belirleme işlemidir. Hesabın çıkış noktası tek bir değerdir: toplam hava debisi. Debi yanlışsa sonraki her adım da yanlış olur.
Hesap üç aşamalıdır: önce her emiş noktasının debisi toplanır, sonra hava/bez oranı seçilir, son olarak filtre alanı ve torba adedi bulunur.
Jet pulse filtre hesaplayıcı
Debi ve torba ölçüsünü girin; gerekli filtre alanı ile torba adedini hesaplayalım.
Bu hesap ön boyutlandırma içindir. Kesin tasarım; toz karakteristiği, sıcaklık, nem ve tesis yerleşimine göre mühendislik hesabı gerektirir.
Adım 1 — Toplam debiyi bulun
Her emiş noktasının ihtiyacı ayrı hesaplanır ve toplanır. İki yaygın yöntem vardır:
Yöntem A: Emiş ağzı hızından
Debi (m³/saat) = Emiş ağzı alanı (m²) × Hava hızı (m/s) × 3600
Örnek: 0,3 × 0,4 m ölçüsünde bir davlumbaz (0,12 m²), 3 m/s hızda → 0,12 × 3 × 3600 = 1.296 m³/saat.
Yöntem B: Makine tipine göre tipik değerler
| Emiş noktası | Tipik debi (m³/saat) |
|---|---|
| Kaynak istasyonu (emiş kolu) | 800 – 1.200 |
| Taşlama tezgahı | 1.000 – 2.000 |
| CNC router (ahşap) | 2.000 – 4.000 |
| Panel testere | 1.500 – 3.000 |
| Kalibre zımpara | 3.000 – 6.000 |
| Lazer kesim masası | 3.000 – 8.000 |
| Kumlama kabini | 4.000 – 10.000 |
Eş zamanlılık faktörü
Tüm makineler aynı anda çalışmıyorsa toplam debi düşürülebilir. Ancak bu faktör dikkatli seçilmelidir: 10 emiş noktasının 6'sı aynı anda çalışıyorsa faktör 0,6'dır. Eş zamanlılık faktörünü 0,5'in altına indirmek risklidir; üretim yoğunlaştığında sistem yetersiz kalır.
Adım 2 — Hava/bez oranını seçin
Hava/bez oranı (air-to-cloth ratio), dakikadaki hava hacminin filtre alanına bölümüdür ve birimi m³/dk/m²'dir. Bu oran filtrenin ne kadar zorlandığını gösterir.
| Hava/bez oranı | Uygun olduğu durum | Sonuç |
|---|---|---|
| 0,8 – 1,0 | Çok ince, yapışkan veya nemli toz | Düşük basınç kaybı, uzun ömür |
| 1,0 – 1,5 | Genel endüstriyel toz (önerilen) | Dengeli maliyet/performans |
| 1,5 – 2,0 | İri, kuru, akışkan toz | Küçük gövde, kısa torba ömrü |
| 2,0 üzeri | Genellikle önerilmez | Yüksek ΔP, hızlı tıkanma |
Kartuş filtrelerde pliseli yapı sayesinde oran 1,5–2,0 aralığına çıkabilir. Ayrıntı: kartuş filtre sistemleri.
Adım 3 — Filtre alanı ve torba adedi
Filtre alanı (m²) = Debi (m³/saat) ÷ (60 × Hava/bez oranı)
Örnek: 10.000 m³/saat debi, 1,2 hava/bez oranı → 10.000 ÷ (60 × 1,2) = 138,9 m² filtre alanı gerekir.
Tek torba alanı (m²) = π × Çap (m) × Boy (m)
Ø130 mm × 2000 mm torba için: 3,14 × 0,13 × 2,0 = 0,82 m².
Torba adedi = Filtre alanı ÷ Tek torba alanı → 138,9 ÷ 0,82 = 170 adet (yukarı yuvarlanır).
Adım 4 — Basınçlı hava ihtiyacı
Jet pulse temizleme basınçlı hava tüketir; bu kalem projelendirmede sıkça atlanır ve mevcut kompresör yetersiz kalır.
- Çalışma basıncı: Tipik olarak 5–6 bar. Daha yüksek basınç temizliği iyileştirmez, torbayı yorar.
- Pulse süresi: 100–150 milisaniye. Uzun pulse hava israfıdır.
- Pulse aralığı: Zamana göre değil basınç farkına göre tetiklenmelidir. Fark eşiği aşıldığında temizleme başlar.
- Hava kalitesi: Kurutucu ve yağ ayırıcı zorunludur. Nemli hava toz kekini çamurlaştırıp torbayı kalıcı tıkar.
Adım 5 — Fan seçimi
Fan yalnızca debiye göre seçilemez; toplam basınç kaybını yenmelidir:
- Kanal sürtünme kaybı (uzunluk ve çapa bağlı)
- Dirsek, redüksiyon ve damper kayıpları
- Filtre üzerindeki basınç farkı (tıkalı haldeki değer alınmalı, temiz filtre değeri değil)
- Siklon veya ön ayırıcı kaybı
Temiz filtre değerine göre seçilen fan, filtre tozlandıkça debiyi tutamaz ve sistem birkaç hafta içinde yetersiz hale gelir. Detay: endüstriyel fan seçimi rehberi.
Hesapta sık yapılan 5 hata
- Eş zamanlılık faktörünü aşırı düşük almak: Yatırımı ucuzlatır ama sistem üretim yoğunlaştığında çöker.
- Temiz filtre basıncına göre fan seçmek: Fan, tıkalı filtre direncini de yenebilmelidir.
- Kanal kaybını ihmal etmek: Uzun ve dirsekli hatlarda kanal kaybı, filtre kaybından büyük olabilir.
- Basınçlı hava kapasitesini unutmak: Mevcut kompresör pulse ihtiyacını karşılamıyorsa temizleme yetersiz kalır.
- Kompanzasyon havasını planlamamak: Emilen hava kadar taze hava verilmezse tesiste negatif basınç oluşur ve emiş verimi düşer.
Hesabınızı biz kontrol edelim
Kanal çapı, toplam debi ve enerji maliyeti için tüm hesaplama araçlarımıza bakabilirsiniz.
Yukarıdaki hesaplayıcı ön boyutlandırma verir. Kesin tasarım için toz karakteristiği, çalışma sıcaklığı, nem, ATEX durumu ve tesis yerleşimi birlikte değerlendirilmelidir. Makine listenizi ve tesis fotoğrafını gönderirseniz mühendislerimiz detaylı hesabı çıkarır.
Sık sorulan sorular
Jet pulse filtre alanı nasıl hesaplanır?
Filtre alanı = Debi (m³/saat) ÷ (60 × hava/bez oranı). Örneğin 10.000 m³/saat debi ve 1,2 m³/dk/m² oran için 10.000 ÷ 72 = 138,9 m² filtre alanı gerekir. Torba adedi ise bu alanın tek torba alanına bölünmesiyle bulunur.
Hava/bez oranı kaç olmalıdır?
Jet pulse sistemlerde genel endüstriyel toz için 1,0–1,5 m³/dk/m² önerilir. Çok ince veya yapışkan tozda 0,8–1,0'e düşürülür; iri ve kuru tozda 1,5–2,0'ye çıkabilir. Kartuş filtrelerde pliseli yapı sayesinde 1,5–2,0 aralığı kullanılabilir.
Tek bir filtre torbasının alanı nasıl bulunur?
Torba alanı = π × çap (m) × boy (m) formülüyle hesaplanır. Örneğin Ø130 mm çapında ve 2000 mm boyunda bir torba için 3,14 × 0,13 × 2,0 = 0,82 m² alan elde edilir.
Eş zamanlılık faktörü ne kadar alınmalı?
Aynı anda çalışan emiş noktası oranıdır. 10 noktanın 6'sı birlikte çalışıyorsa 0,6 alınır. Faktörü 0,5'in altına indirmek risklidir; üretim yoğunlaştığında sistem yetersiz kalır. Tüm noktaların sürekli açık olduğu sabit hatlarda 1,0 alınmalıdır.
Jet pulse için ne kadar basınçlı hava gerekir?
Tipik çalışma basıncı 5–6 bar, pulse süresi 100–150 milisaniyedir. Toplam tüketim torba sayısına ve temizleme sıklığına bağlıdır. Hattın kurutuculu ve yağ ayırıcılı olması şarttır; nemli hava toz kekini çamurlaştırarak torbayı kalıcı tıkar.
Fan seçerken nelere dikkat edilir?
Fan yalnızca debiye göre değil toplam basınç kaybına göre seçilir: kanal sürtünmesi, dirsek ve redüksiyon kayıpları ile filtrenin tıkalı haldeki basınç farkı toplanır. Temiz filtre değerine göre seçilen fan, filtre tozlandıkça debiyi tutamaz.
Hesap için hangi bilgileri göndermeliyim?
Makine listesi ve adedi, emiş noktası sayısı, toz cinsi, çalışma sıcaklığı, günlük çalışma süresi ve tesis yerleşim fotoğrafı yeterlidir. Bu bilgilerle detaylı debi ve filtre hesabı çıkarılır.
