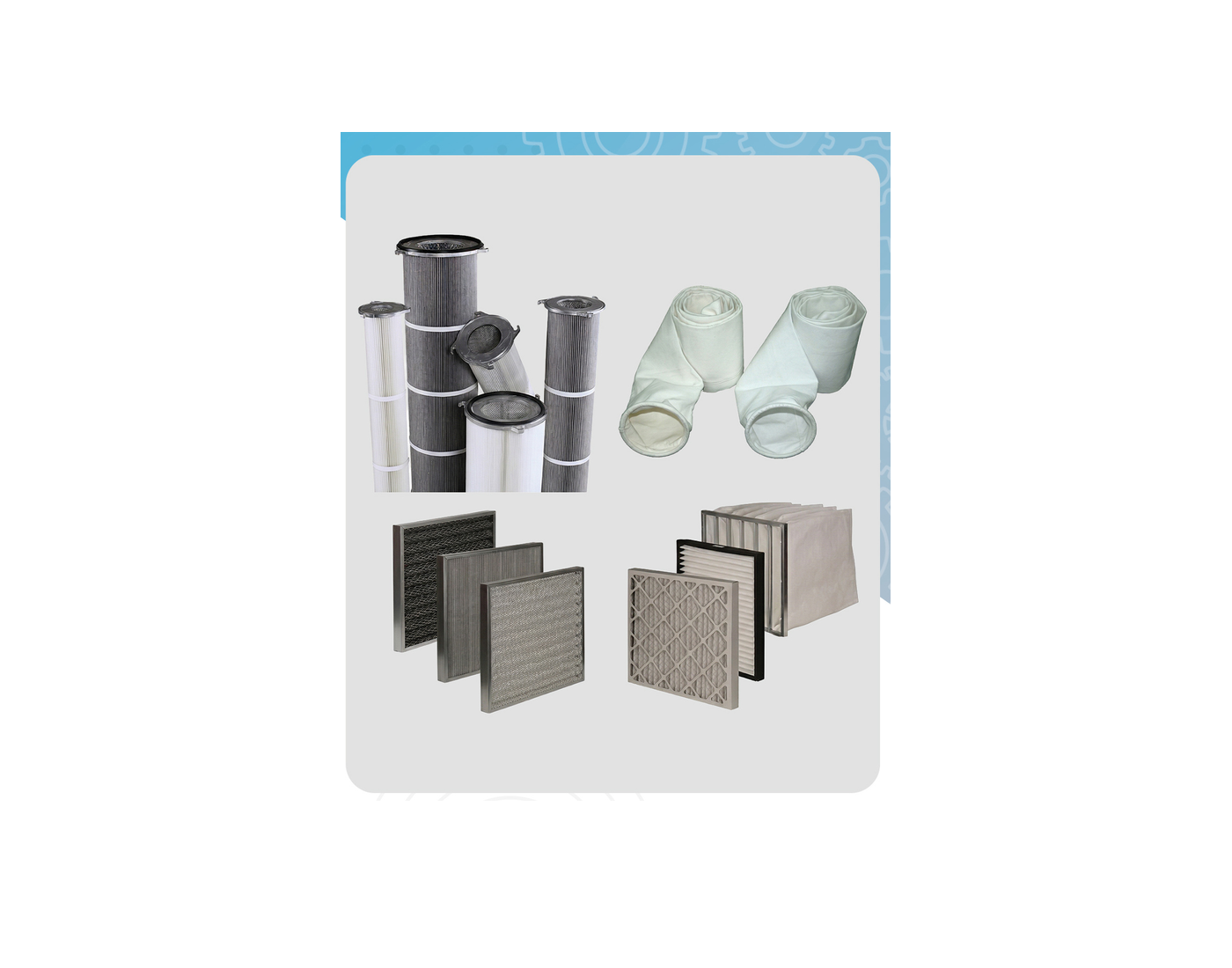

Jet filtre torbası nedir?
Jet filtre torbası, jet pulse (pulse-jet) prensibiyle çalışan toz toplama sistemlerinde kirli havadaki partikülleri tutan silindirik kumaş filtre elemanıdır. Tozlu hava torbanın dış yüzeyinden içeri doğru geçer; partiküller dışta bir toz keki oluşturur, temizlenen hava torbanın içinden çıkarak temiz hava haznesine ulaşır. Belirli aralıklarla üstten verilen basınçlı hava darbesi (pulse) torbayı ani olarak şişirerek yüzeydeki toz kekini döker.
Filtre torbası, toz toplama sisteminin performansını doğrudan belirleyen sarf malzemesidir. Yanlış seçilen bir torba; yüksek basınç kaybı, düşük emiş debisi, artan enerji tüketimi ve erken yırtılma olarak geri döner. Doğru seçilen torba ise 2–4 yıl sorunsuz çalışır.
Filtre torbası seçiminde 6 belirleyici kriter
1. Toz karakteristiği
Partikül boyutu, aşındırıcılık ve yapışkanlık torbanın kumaş cinsini belirler. Metal talaşı ve kumlama tozu gibi aşındırıcı partiküllerde daha yüksek gramajlı, takviyeli iğneli keçe tercih edilir. Yapışkan veya higroskopik tozlarda ise yüzey kaplaması (PTFE membran) şarttır; aksi halde toz keki dökülmez ve torba kısa sürede tıkanır.
2. Çalışma sıcaklığı
Kumaş cinsinin en kritik sınırıdır. Sıcaklık aşıldığında elyaf yapısı bozulur ve torba günler içinde delinir.
| Kumaş | Sürekli sıcaklık | Tipik kullanım |
|---|---|---|
| Polyester (PE) | ~150 °C | Ahşap, metal işleme, genel amaçlı |
| Polipropilen (PP) | ~90 °C | Nemli ve asidik ortamlar |
| Akrilik | ~125 °C | Nem ve hidroliz riski olan prosesler |
| Aramid (Nomex tipi) | ~200 °C | Döküm, asfalt, sıcak baca gazı |
| PPS (Ryton tipi) | ~190 °C | Asidik baca gazı, kömür kazanı |
| PTFE | ~250 °C | Kimyasal saldırganlığı yüksek prosesler |
3. Gramaj ve geçirgenlik
Endüstriyel toz toplamada en yaygın gramaj 500–550 g/m² iğneli keçedir. Gramaj arttıkça mekanik dayanım artar, ancak hava geçirgenliği düşer. Geçirgenlik genellikle 100–200 Pa basınç farkında l/dm²/dk cinsinden verilir; toz toplama uygulamalarında tipik aralık 120–200 l/dm²/dk'dır. Düşük geçirgenlikli torba daha ince partikül tutar ama fan basıncını yükseltir.
4. Hava/bez oranı (air-to-cloth ratio)
Filtre alanı yeterli değilse hiçbir torba cinsi sistemi kurtarmaz. Hava/bez oranı, saatteki hava debisinin toplam filtre alanına bölümüdür ve jet pulse sistemlerde tipik olarak 1,0–1,5 m³/dk/m² aralığında tutulur. Bu oran yükseldikçe toz keki torbaya daha sert yapışır, basınç kaybı ve enerji tüketimi artar, torba ömrü kısalır.
Kendi sisteminiz için gereken filtre alanını jet pulse filtre hesabı sayfasındaki yöntemle çıkarabilirsiniz.
5. Yüzey işlemleri
- PTFE membran kaplama: Toz yüzeyde kalır, torbanın gözeneklerine girmez. İnce toz, yapışkan toz ve yüksek verim gereken uygulamalarda ömrü belirgin uzatır.
- Antistatik (iletken elyaf): Yanıcı toz ortamlarında statik elektrik birikimini önler. ATEX kapsamındaki tesislerde zorunludur.
- Singeing (alevle yakma): Yüzeydeki serbest elyafı yakarak toz dökülmesini kolaylaştırır.
- Kalenderleme: Isı ve basınçla yüzeyi sıkıştırır, ince toz geçişini azaltır.
- Yağ/su itici apre: Nemli ve yağlı proseslerde toz kekinin çamurlaşmasını engeller.
6. Ölçü ve bağlantı tipi
Torba çapı ve boyu mevcut filtre gövdesine ve kafes teline birebir uymalıdır. Yaygın çaplar 120, 125, 130, 150 ve 160 mm; boylar 1000–6000 mm arasındadır. Üst bağlantı tipi (snap-band, kelepçeli, flanşlı) mevcut aynaya göre seçilir. Sipariş öncesi mutlaka eski torbanın ölçüsü ve bağlantı tipi teyit edilmelidir.
Jet filtre torbası ne zaman değiştirilir?
Torba değişimini takvime değil, ölçüme bağlamak gerekir. Belirleyici gösterge filtre üzerindeki basınç farkıdır (ΔP).
| Basınç farkı (ΔP) | Anlamı | Yapılması gereken |
|---|---|---|
| 500–1000 Pa | Normal çalışma | Rutin takip |
| 1000–1500 Pa | Toz keki artıyor | Pulse ayarı ve hava basıncı kontrolü |
| 1500–2000 Pa | Tıkanma başlangıcı | Valf, diyafram ve zamanlayıcı kontrolü |
| 2000 Pa üzeri | Torba ömrü doldu | Torba ve kafes değişimi |
| Ani düşüş | Torba yırtıldı | Derhal durdurup yırtık torbayı bulun |
Bacadan görünür toz çıkması, filtre altında beklenenden fazla toz birikmesi veya emiş noktalarında hissedilir debi kaybı da değişim sinyalidir.
Torba ömrünü kısaltan yaygın hatalar
- Kafes teli ile birlikte değiştirmemek: Eğilmiş, paslanmış veya kaynağı kopmuş kafes yeni torbayı birkaç ayda deler. Kafes, torbayla birlikte kontrol edilmeli, deforme ise değiştirilmelidir.
- Nemli basınçlı hava: Pulse hattındaki su ve yağ, toz kekini çamura çevirerek torbayı kalıcı tıkar. Hatta kurutucu ve yağ ayırıcı bulunmalıdır.
- Çok sık pulse: Gereğinden sık temizleme mekanik yorulmayı hızlandırır. Pulse, zamana göre değil basınç farkına göre tetiklenmelidir.
- Sıcak partikül veya kıvılcım girişi: Lazer/plazma kesim ve taşlama hatlarında kıvılcım tutucu ya da siklon ön ayırıcı kullanılmazsa torbada delik açılır.
- Yanlış montaj: Snap-band tam oturmazsa aradan kaçan tozlu hava hem emisyon yaratır hem komşu torbaları aşındırır.
Torba filtre mi, kartuş filtre mi?
| Kriter | Torba filtre | Kartuş filtre |
|---|---|---|
| Filtre alanı / hacim | Daha düşük | Daha yüksek (pliseli yapı) |
| Yoğun toz yükü | Daha uygun | Tıkanma riski yüksek |
| İnce toz / duman | Membran gerekir | Doğal olarak daha iyi |
| Yüksek sıcaklık | Daha esnek (aramid, PPS) | Sınırlı |
| Yer ihtiyacı | Daha yüksek gövde | Kompakt |
| Sarf maliyeti | Daha düşük | Daha yüksek |
Ahşap talaşı, mineral toz ve yüksek debili proseslerde torbalı filtre; kaynak dumanı, lazer kesim dumanı ve ince metal tozunda kartuş filtre daha verimli çalışır.
MENSA MAKİNA jet filtre torbası tedariği
Konya'daki üretim tesisimizde her marka ve model toz toplama sistemi için ölçüye göre filtre torbası üretiyoruz. Mevcut sisteminizin markası farklı olsa dahi, eski torbanın ölçüsü ve bağlantı tipi üzerinden birebir uyumlu üretim yapılabilir.
- Polyester, polipropilen, akrilik, aramid, PPS ve PTFE kumaş seçenekleri
- PTFE membran, antistatik iletken elyaf, yağ/su itici apre uygulamaları
- Snap-band, kelepçeli ve flanşlı üst bağlantı tipleri
- Galvanizli ve paslanmaz filtre kafesi üretimi
- Proses analizi ile kumaş ve gramaj önerisi
Filtre değişimi bir sarf maliyeti olduğu kadar bir performans kararıdır. Doğru kumaşla enerji tüketimi ve duruş süresi belirgin şekilde düşer.
Sık sorulan sorular
Jet filtre torbası ne kadar sürede bir değiştirilir?
Ortalama ömür 2–4 yıldır, ancak süre değil basınç farkı belirleyicidir. Filtre üzerindeki basınç farkı 2000 Pa'yı sürekli aşıyorsa ve pulse ayarı düzgün çalışıyorsa torba ömrünü doldurmuştur. Aşındırıcı toz ve yüksek sıcaklıkta bu süre 1 yıla kadar inebilir.
Filtre torbası ölçüsünü nasıl belirlerim?
Eski torbanın çapı, boyu ve üst bağlantı tipi (snap-band, kelepçeli, flanşlı) ölçülür. Çap kafes teli çapına, boy ise filtre gövdesinin ayna ile alt hazne arasındaki mesafesine göre belirlenir. Ölçü teyidi için eski torbanın fotoğrafı ve filtre etiketi yeterlidir.
Hangi durumda PTFE membranlı torba gerekir?
Toz çok ince (5 mikron altı), yapışkan, nemli veya higroskopik ise; ayrıca emisyon sınırının çok düşük olduğu uygulamalarda PTFE membran gerekir. Membran tozu yüzeyde tuttuğu için toz keki kolay dökülür, basınç kaybı düşük kalır ve torba ömrü uzar.
Antistatik filtre torbası hangi tesislerde zorunludur?
Ahşap, un, nişasta, alüminyum, magnezyum ve kömür tozu gibi yanıcı tozların bulunduğu ATEX kapsamındaki tesislerde iletken elyaflı antistatik torba kullanımı zorunludur. Statik elektrik birikimi patlayıcı toz ortamında tutuşma kaynağı oluşturabilir.
Farklı marka bir filtreye torba üretilebilir mi?
Evet. Ölçü ve bağlantı tipi doğru alındığı sürece marka bağımsız üretim yapılabilir. Eski torbanın ölçüleri, bağlantı tipi ve varsa filtre etiketi fotoğrafı gönderilerek birebir uyumlu üretim planlanır.
Torba değişiminde kafes teli de değişmeli mi?
Kafes deforme olmuş, paslanmış veya kaynak noktaları kopmuşsa mutlaka değişmelidir. Eğilmiş bir kafes yeni torbayı birkaç ay içinde deler; bu nedenle her torba değişiminde kafesler tek tek kontrol edilmelidir.
Teklif almak için hangi bilgiler gerekir?
Torba çapı ve boyu, adet, üst bağlantı tipi, çalışma sıcaklığı ve toz cinsi yeterlidir. Bu bilgiler elinizde yoksa eski torbanın ve filtre etiketinin fotoğrafı üzerinden ölçü tespiti yapılabilir.
