Kaynak duman emici nedir?
Kaynak duman emici, kaynak işlemi sırasında açığa çıkan metal dumanını ve gazları operatörün solunum bölgesine ulaşmadan yakalayıp filtreleyen sistemdir. Kaynak dumanı, erimiş metalin buharlaşıp havada hızla katılaşmasıyla oluşan 0,01–1 mikron aralığında çok ince partiküllerden meydana gelir.
Bu boyut kritiktir: partiküller o kadar küçüktür ki solunduğunda akciğerin en derin bölümü olan alveollere kadar ulaşır ve vücut tarafından kolayca atılamaz. Kaynak dumanı bileşiminde krom, nikel, manganez, çinko ve demir oksit bulunabilir; kullanılan elektrot ve ana malzemeye göre içerik değişir.
Kaynak dumanı neden filtrelenmeli?
- Solunum sağlığı: Uzun süreli maruziyet, metal duman ateşi ve kronik solunum rahatsızlıklarıyla ilişkilendirilir. Paslanmaz çelik kaynağında açığa çıkan altı değerlikli krom ayrıca yüksek riskli kabul edilir.
- Yasal yükümlülük: İş sağlığı ve güvenliği mevzuatı, işverene çalışanı kimyasal maruziyetten koruma sorumluluğu yükler. Denetimlerde ortam ölçümü istenebilir.
- Görüş kalitesi: Duman birikimi kaynakçının dikiş görüşünü bozar; kaynak kalitesi ve hurda oranı doğrudan etkilenir.
- Tesis temizliği: Filtrelenmeyen duman tavana, aydınlatmaya ve elektronik ekipmana çöker.
- Çalışan bağlılığı: Temiz atölye, nitelikli kaynakçı bulmanın ve elde tutmanın somut bir avantajıdır.
Kaynak duman emici çeşitleri

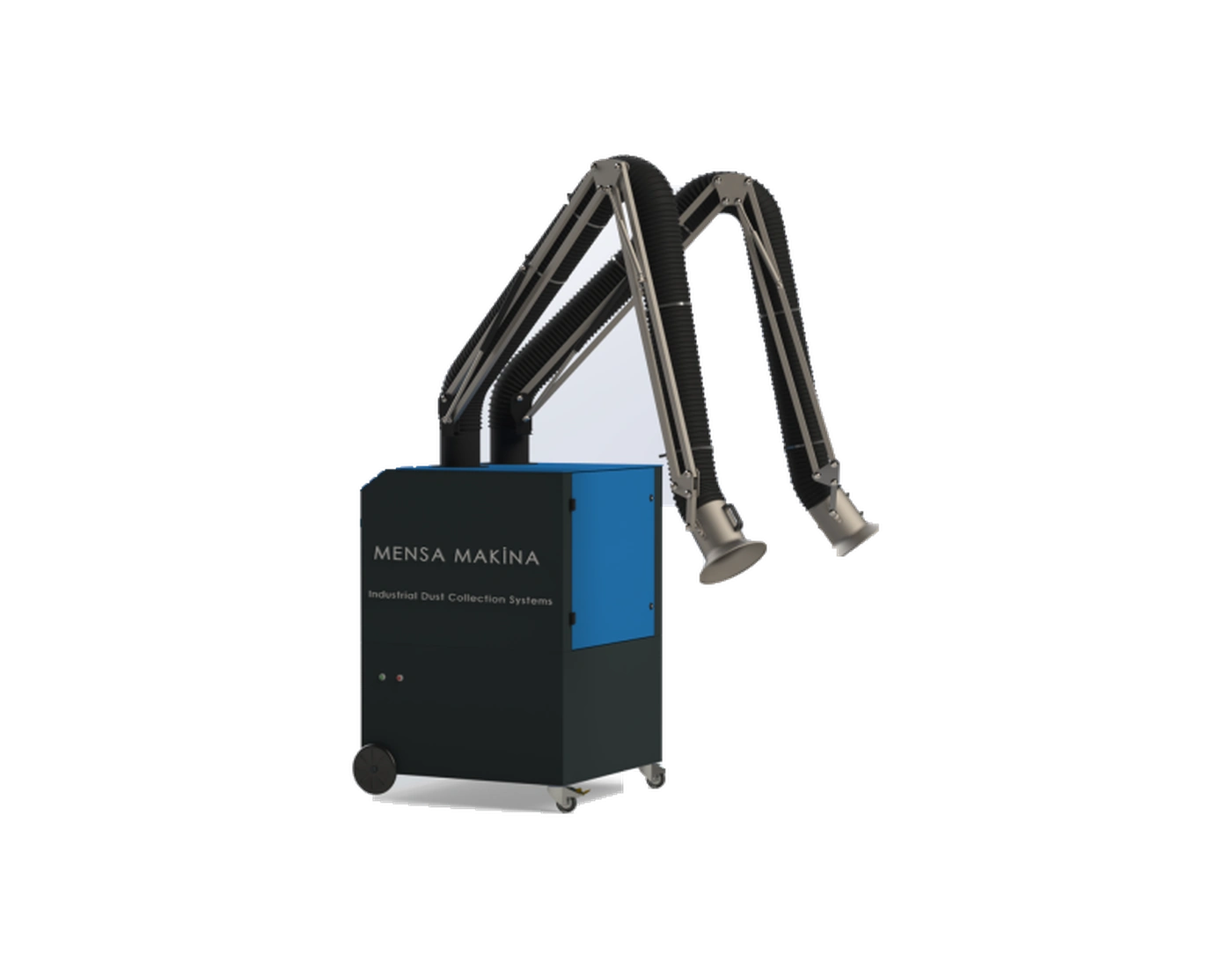

Mobil filtre üniteleri
Tekerlekli, bağımsız filtre ünitesi üzerine monte edilmiş emiş kolu. Kanal tesisatı gerektirmez, atölye içinde istenen istasyona taşınır. 1–2 kaynak noktası ve değişken çalışma yerleri için en pratik çözümdür. Ayrıntı: mobil filtre üniteleri.
Akrobat emiş kolu ile lokal emiş
Sabit bir filtre ünitesine bağlı eklemli kol, kaynak noktasına yaklaştırılır. Duman kaynağa en yakın noktada yakalandığı için verim en yüksektir. Sabit tezgahlı kaynak istasyonlarında standart çözümdür. Ayrıntı: akrobat emiş kolu.
Merkezi kaynak dumanı emiş sistemi
Çok sayıda istasyonun tek kanal hattı üzerinden merkezi bir filtreye bağlandığı yapıdır. Gürültü üretim alanından uzaklaşır, bakım tek noktada toplanır. 8 ve üzeri istasyonda toplam maliyet avantajı belirginleşir. Ayrıntı: merkezi kaynak dumanı emiş sistemleri.
Emişli kaynak masası (downdraft)
Masanın kendisi emiş yapar; duman aşağı çekilir. Küçük ve orta boy parçalarda operatörün kol konumlandırmasına ihtiyaç bırakmadığı için insan hatasını ortadan kaldırır.
Torç üstü emiş (on-torch)
Emiş ağzı doğrudan kaynak torcuna entegredir. Yakalama verimi çok yüksektir ancak torç ağırlaşır ve gaz koruma dengesi bozulabilir; yüksek hacimli seri üretimde tercih edilir.
Hangi çözüm size uygun?
| Durum | Önerilen çözüm | Neden |
|---|---|---|
| 1–2 istasyon, yer değişken | Mobil filtre ünitesi | Kanal gerekmez, taşınabilir |
| 2–6 sabit istasyon | Kompakt filtre + akrobat kol | Yüksek verim, makul yatırım |
| 8+ istasyon | Merkezi jet pulse sistem | Toplam maliyet ve bakım avantajı |
| Küçük parça seri üretim | Emişli kaynak masası | Operatör hatasını ortadan kaldırır |
| Büyük konstrüksiyon | Uzatma konsollu kol | 6–8 m erişim |
| Paslanmaz / krom kaynağı | Merkezi sistem + yüksek verim filtre | Altı değerlikli krom riski |
Filtre seçimi: neden kartuş?
Kaynak dumanı partikülleri çok ince olduğu için filtre yüzeyine sıkı yapışır. Bu nedenle kaynak uygulamalarında genellikle pliseli kartuş filtre tercih edilir:
- Aynı hacimde torba filtreye göre çok daha fazla filtre alanı sunar
- İnce partikülde yüksek tutma verimi sağlar
- Jet pulse temizleme ile sürekli çalışır
- Nanolif veya PTFE membran kaplamayla verim daha da yükselir
Taşlama ve kaynak aynı hatta yapılıyorsa kıvılcım tutucu veya siklon ön ayırıcı eklenmelidir; aksi halde kıvılcım kartuşta delik açar ve yangın riski doğurur. Filtre alanı hesabı için jet pulse filtre hesabı sayfasına bakabilirsiniz.
Temiz hava geri verilmeli mi?
Filtrelenen hava atölyeye geri verilirse kışın ısıtma yükü belirgin düşer. Ancak bu karar malzemeye bağlıdır:
- Karbon çelik kaynağı: Yeterli filtrasyon verimiyle geri verme genellikle uygundur.
- Paslanmaz çelik / krom-nikel: Altı değerlikli krom riski nedeniyle geri verme önerilmez; hava dışarı atılmalıdır.
- Galvanizli sac: Çinko oksit dumanı yoğundur; geri verme yapılacaksa son kademe HEPA ve sürekli izleme şarttır.
Geri verme uygulanacaksa emniyet filtresi ve filtre delinme sensörü mutlaka bulunmalıdır.
Sistem verimini düşüren hatalar
- Kolu yaklaştırmamak: En yaygın ve en pahalı hata. En iyi sistem bile kol uzaktayken işe yaramaz. Operatör eğitimi ekipman seçiminden önce gelir.
- Damper kullanmamak: Kullanılmayan istasyonlar açık kalınca hava oradan kaçar; çalışan istasyon yeterince emmez.
- Eş zamanlılığı yanlış almak: Tüm kollar için tam debi hesaplamak gereksiz büyük fan, çok düşük faktör almak ise yetersiz sistem demektir.
- Kompanzasyon havası vermemek: Emilen hava kadar taze hava planlanmazsa atölyede negatif basınç oluşur; kapılar zor açılır, emiş zayıflar.
- Filtre bakımını ihmal etmek: Basınç farkı takip edilmezse kartuş tıkanır ve debi sessizce düşer. Kimse fark etmez, ta ki duman görünür hale gelene kadar.
MENSA MAKİNA kaynak dumanı çözümleri
Konya'daki tesisimizde kaynak atölyeleri için mobil filtre üniteleri, akrobat emiş kolları, emişli kaynak masaları ve merkezi filtre sistemleri üretiyoruz. Her proje istasyon sayısı, kaynak yöntemi, malzeme cinsi ve atölye yerleşimine göre boyutlandırılır.
- Tek istasyondan 30+ istasyona kadar çözümler
- Kartuş filtreli kompakt ve merkezi üniteler
- Otomatik damperli kanal hattı ve frekans invertörlü fan
- Paslanmaz kaynağı için yüksek verimli filtrasyon
- Keşif, debi hesabı, montaj, hava dengeleme ve devreye alma
Atölye fotoğrafı, istasyon sayısı ve kaynak yöntemi (MIG/MAG, TIG, elektrot) doğru çözümü belirlemek için yeterli başlangıç bilgisidir.
Sık sorulan sorular
Bir kaynak istasyonu için ne kadar emiş debisi gerekir?
Tipik olarak 800–1.200 m³/saat yeterlidir. Belirleyici olan emiş ağzının kaynak noktasına mesafesidir: 25–35 cm ideal aralıktır. Mesafe 1 metreye çıktığında aynı yakalama verimi için gereken debi yaklaşık 10 katına çıkar.
Kaynak dumanı ne kadar zararlıdır?
Kaynak dumanı 0,01–1 mikron aralığında çok ince partiküllerden oluşur ve solunduğunda alveollere kadar ulaşır. İçeriğinde manganez, krom, nikel ve çinko bulunabilir. Paslanmaz çelik kaynağında açığa çıkan altı değerlikli krom özellikle yüksek riskli kabul edilir.
Mobil ünite mi merkezi sistem mi seçmeliyim?
1–2 istasyon ve değişken çalışma yerlerinde mobil filtre ünitesi en pratiktir; kanal gerektirmez. 8 ve üzeri istasyonda merkezi sistem toplam maliyet, gürültü ve bakım açısından avantajlıdır. Arada kalan sayılarda kompakt filtre + akrobat kol kombinasyonu uygundur.
Kaynak dumanı için hangi filtre kullanılır?
Partiküller çok ince olduğu için genellikle pliseli kartuş filtre tercih edilir; aynı hacimde torba filtreye göre çok daha fazla filtre alanı ve daha yüksek ince partikül verimi sağlar. Nanolif veya PTFE membran kaplama verimi daha da artırır.
Filtrelenen hava atölyeye geri verilebilir mi?
Karbon çelik kaynağında yeterli filtrasyon verimiyle genellikle uygundur ve kışın ciddi ısıtma tasarrufu sağlar. Paslanmaz çelik ve krom-nikel kaynağında altı değerlikli krom riski nedeniyle önerilmez. Geri verme yapılacaksa emniyet filtresi ve delinme sensörü şarttır.
Taşlama ve kaynak aynı sisteme bağlanabilir mi?
Bağlanabilir ancak kıvılcım tutucu veya siklon ön ayırıcı eklenmelidir. Taşlama kıvılcımı doğrudan kartuş filtreye ulaşırsa delik açar ve yangın riski oluşturur. Ayrıca taşlama tozu kaynak dumanından çok daha iridir; debi hesabı buna göre yapılmalıdır.
Teklif için hangi bilgiler gerekir?
İstasyon sayısı, kaynak yöntemi (MIG/MAG, TIG, elektrot), kaynaklanan malzeme (karbon çelik, paslanmaz, galvaniz), günlük çalışma süresi ve atölye fotoğrafı yeterlidir.
