Lazer kesim dumanı neden özel filtre ister?
Lazer filtre sistemleri, lazer ve plazma kesim tezgahlarında metalin buharlaşmasıyla oluşan çok ince partikülleri tutmak için tasarlanır. Termal kesimde açığa çıkan duman, mekanik işlemlerden tamamen farklıdır: partiküllerin büyük bölümü 1 mikronun altındadır ve metal oksit yapısındadır.
Bu boyuttaki partiküller standart torba filtrenin gözeneklerine girip kalıcı tıkanmaya yol açar. Ayrıca kesim sırasında oluşan kıvılcım ve sıcak parçacıklar filtre malzemesini delebilir. Bu nedenle lazer kesim filtrasyonunda üç unsur birlikte tasarlanır: kıvılcım kontrolü, yüksek yüzeyli filtre ve yangın önlemi.
Kesilen malzeme filtreyi belirler
| Malzeme | Duman karakteri | Dikkat edilecek |
|---|---|---|
| Karbon çelik | Demir oksit, yoğun | Standart kartuş yeterli |
| Paslanmaz çelik | Krom ve nikel oksit | Geri verme yapılmamalı |
| Galvanizli sac | Çinko oksit, çok ince | Yüksek verim filtre gerekir |
| Alüminyum | İnce, yanıcı toz | ATEX değerlendirmesi |
| Boyalı / kaplamalı sac | Organik buhar + partikül | Aktif karbon kademesi |
Sistem yapısı
Masa altı emiş (bölmeli)
Kesim masası bölmelere ayrılır ve yalnızca lazer başlığının bulunduğu bölme emiş yapar. Bu, toplam debiyi dramatik biçimde düşürür: 6 metrelik bir masanın tamamını emmek yerine yalnızca aktif 1–2 metrelik bölge emilir. Modern tezgahlarda standart çözümdür.
Kapalı kabin
Tezgahın tamamı kapatılır. En yüksek yakalama verimini sağlar, gürültüyü de azaltır. Büyük parça yüklemesi yapılan tezgahlarda kapak mekanizması tasarımı önem kazanır.
Kıvırcık kıvılcım kontrolü
Filtreye ulaşan kıvılcım en büyük risktir. Çözümler: labirent tipi kıvılcım tutucu, siklon ön ayırıcı ve yeterli uzunlukta soğuma kanalı. Kıvılcımın filtreye varmadan sönmesi hedeflenir.
Filtre kademesi
Ana kademe pliseli kartuş filtredir. Nanolif veya PTFE membran kaplı kartuşlar mikron altı partikülde belirgin daha iyi verim ve daha kolay temizleme sağlar. Jet pulse temizleme ile sürekli çalışır.
Yangın güvenliği
Lazer kesim filtrasyonunda yangın, teorik değil pratik bir risktir. Filtrede biriken ince metal tozu ve yağlı sac kalıntısı tutuşabilir. Alınması gereken önlemler:
- Kıvılcım tutucu veya siklon ön ayırıcı
- Yeterli soğuma mesafesi (kanal uzunluğu)
- Filtre gövdesinde sıcaklık sensörü
- Söndürme sistemi bağlantısı hazırlığı
- Toz haznesinin düzenli boşaltılması — biriken toz yakıttır
Debi ve boyutlandırma
Lazer kesim masası için tipik debi 3.000–8.000 m³/saat aralığındadır. Belirleyiciler: masa ölçüsü, bölmeli emiş olup olmadığı, kesilen sac kalınlığı ve tezgah gücü. Bölmeli emiş kullanılıyorsa debi belirgin düşer — bu hem yatırım hem enerji tasarrufu demektir. Hesap yöntemi: jet pulse filtre hesabı.
Temiz hava geri verilmeli mi?
Karbon çelik kesiminde, yeterli filtrasyon verimiyle geri verme genellikle uygundur ve kışın ısıtma tasarrufu sağlar. Paslanmaz çelik kesiminde krom ve nikel oksit riski nedeniyle geri verme önerilmez. Geri verme uygulanacaksa emniyet filtresi ve filtre delinme sensörü bulunmalıdır.

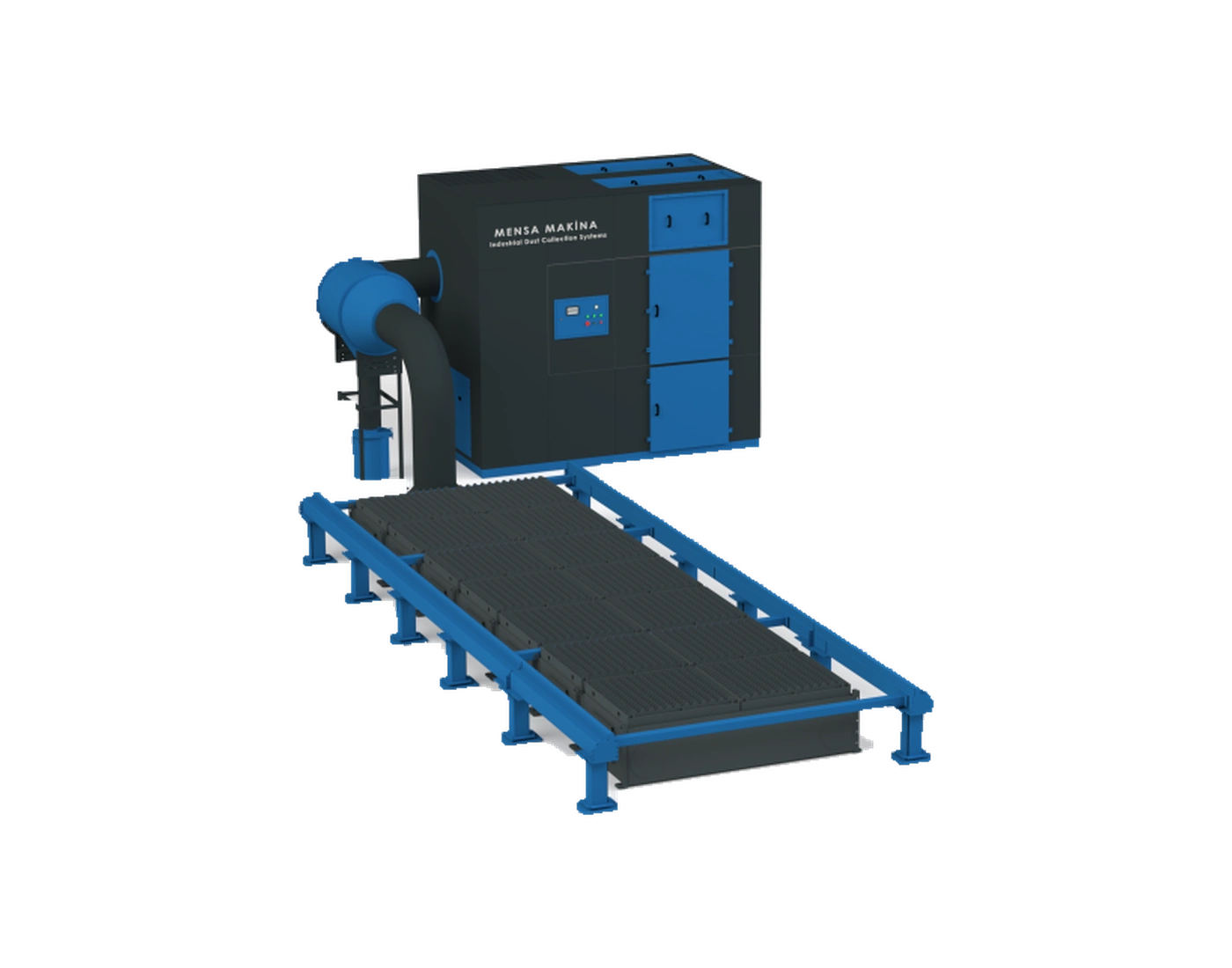

MENSA MAKİNA lazer kesim filtrasyonu
Konya'daki tesisimizde lazer ve plazma kesim tezgahları için bölmeli masa emişi, kabin çözümleri ve kartuş filtreli merkezi üniteler üretiyoruz. Tezgah markası ve modeli, masa ölçüsü ve kesilen malzeme bilgisi doğru boyutlandırma için yeterli başlangıçtır. Ürün sayfası: lazer / plazma kesim filtreleri.
Sık sorulan sorular
Lazer kesim dumanı neden standart filtreyle tutulamaz?
Termal kesimde oluşan partiküllerin büyük bölümü 1 mikronun altındadır ve metal oksit yapısındadır. Bu boyut standart torba filtrenin gözeneklerine girerek kalıcı tıkanma yaratır. Ayrıca kıvılcım filtre malzemesini delebilir. Bu nedenle yüksek yüzeyli kartuş filtre ve kıvılcım kontrolü birlikte gerekir.
Lazer kesim masası için ne kadar debi gerekir?
Tipik olarak 3.000–8.000 m³/saat aralığındadır. Masa ölçüsü, bölmeli emiş olup olmadığı, sac kalınlığı ve tezgah gücü belirleyicidir. Bölmeli emişte yalnızca aktif bölge emildiği için debi belirgin düşer; bu hem yatırım hem enerji tasarrufu sağlar.
Bölmeli masa emişi ne kazandırır?
Kesim masası bölmelere ayrılır ve sadece lazer başlığının bulunduğu bölme emiş yapar. 6 metrelik masanın tamamı yerine aktif 1–2 metrelik bölge emildiği için gereken toplam debi çok azalır. Fan gücü ve enerji tüketimi doğrudan düşer.
Alüminyum kesiminde ne yapılmalı?
Alüminyum tozu yanıcıdır ve nemle temas ettiğinde hidrojen açığa çıkarabilir. Standart kuru kartuş filtre doğrudan uygun değildir; yaş sistem veya özel ATEX değerlendirmesi gerekir. Bu, tasarım aşamasında mutlaka belirtilmesi gereken bir bilgidir.
Yangın riskine karşı hangi önlemler alınır?
Kıvılcım tutucu veya siklon ön ayırıcı, yeterli soğuma kanalı uzunluğu, filtre gövdesinde sıcaklık sensörü ve söndürme sistemi bağlantısı hazırlığı gerekir. Toz haznesinin düzenli boşaltılması da kritiktir; biriken ince metal tozu yakıt işlevi görür.
Filtrelenen hava atölyeye geri verilebilir mi?
Karbon çelik kesiminde yeterli filtrasyon verimiyle genellikle uygundur ve kışın ısıtma tasarrufu sağlar. Paslanmaz çelik kesiminde krom ve nikel oksit riski nedeniyle önerilmez. Geri verme yapılacaksa emniyet filtresi ve delinme sensörü şarttır.
